उत्पाद पृष्ठ: दीवार पर स्थापित धातु विद्युत वितरण बॉक्स
हीरो सेक्शन - द जॉब-साइट रियलिटी
दीवार पर स्थापित धातु विद्युत वितरण बॉक्स
वास्तविक नौकरी साइटों के लिए निर्मित। सिर्फ कैटलॉग पेज नहीं।
आपके केबल पहले से ही ट्रे में हैं। आपकी दीवार कंक्रीट की है. आपकी टाइमलाइन कल है. यह वह घेरा है जो वास्तव में दीवार पर फिट बैठता है, ट्रे से मेल खाता है, और जहाज समाप्त होने के लिए तैयार है।
📐 अपनी दीवार का लेआउट अपलोड करें - 8 घंटे में ड्राइंग प्राप्त करें
📦 नमूना बॉक्स का अनुरोध करें
⚡ 50+ इकाइयों के लिए थोक भाव
समस्या: अधिकांश "मानक" बॉक्स वास्तविक स्थापना के लिए नहीं बनाए गए हैं
यदि आपने विद्युत स्थापना परियोजना का प्रबंधन किया है, तो आप इसके बीच के अंतर को जानते हैंकैटलॉग क्या वादा करता हैऔरसाइट क्या मांग करती है:
| कैटलॉग वादा | कार्य-साइट वास्तविकता |
|---|---|
| "यूनिवर्सल माउंटिंग" | कंक्रीट के एंकर पंक्तिबद्ध नहीं होते। बक्सा टेढ़ा बैठता है. |
| "मानक केबल प्रविष्टि" | आपकी केबल ट्रे बॉक्स से 50 मिमी ऊपर समाप्त होती है। अब आप साइट पर धातु काट रहे हैं। |
| "पर्याप्त वेंटिलेशन" | पैनल गर्म हो जाता है क्योंकि वेंट दीवार की ओर होते हैं। |
| "आईपी रेटेड" | तीसरे दरवाजे के खुलने के दौरान गैसकेट गिर जाता है। |
| "डीआईएन रेल शामिल" | एक रेल, निश्चित स्थिति, और आपके घटक गहराई में फिट नहीं बैठते। |
इनमें से प्रत्येक "छोटे" मुद्दे पर घंटों खर्च होते हैं। 200{2}}यूनिट वाणिज्यिक फिट-आउट पर, यानीदेरी नहीं - यह मार्जिन किलर है।
QHECO अंतर: स्थापना के लिए इंजीनियर किया गया, न कि केवल विनिर्माण के लिए
हम दीवार पर लगे इन धातु वितरण बक्सों को पीछे की ओर - डिज़ाइन करते हैंकंक्रीट की दीवार और केबल ट्रे से शुरू करके घटकों तक अंदर की ओर काम करना।
1. दीवार-पहला माउंटिंग आर्किटेक्चर
आपकी अपलोड की गई तस्वीर बिल्कुल वही दिखाती है जो हम हल करते हैं: कंक्रीट की दीवार पर एक बॉक्स लगा हुआ है, जिसके ऊपर केबल ट्रे चल रही है।
स्लॉटेड बाहरी माउंटिंग लग्स4 कोनों पर - क्षैतिज या ऊर्ध्वाधर समायोजन ±15मिमी। भले ही आपका कंक्रीट एंकर थोड़ा हट गया हो, बॉक्स अभी भी चौकोर बैठता है।
धंसा हुआ पिछला पैनल- दीवार की सतह से 10 मिमी ऊपर बैठता है, नमी को फंसने से रोकता है और यदि आवश्यक हो तो नाली को पीछे से गुजरने की अनुमति देता है।
फ्लश-माउंट विकल्प- तैयार आंतरिक स्थानों के लिए जहां उभार मायने रखता है।
2. केबल ट्रे और नाली एकीकरण
आपकी तस्वीर में बॉक्स सीधे केबल ट्रे के नीचे स्थित है। यह आकस्मिक नहीं है - आधुनिक इमारतों को इसी तरह तार-तार किया जाता है।
शीर्ष-प्रवेश ग्रंथि प्लेटेंमानक केबल ट्रे की चौड़ाई (50 मिमी, 100 मिमी, 150 मिमी) से मेल खाने के लिए पहले से छिद्रित
नॉकआउट-मुक्त क्षेत्रजहां आप छेद नहीं चाहते; ठोस धातु जहाँ आप करते हैं
आंतरिक केबल प्रबंधन कोष्ठक- आने वाली ट्रे केबलें लाइव बसबारों को पार किए बिना नीचे गिरती हैं और समाप्त हो जाती हैं
साइड वेंटिलेशन लाउवर्सऊपर से पानी के प्रवेश के बिना हवा का प्रवाह ट्रे लाइन के नीचे स्थित है
3. थर्मल प्रबंधन जो वास्तव में काम करता है
साइड की दीवार के वेंटिलेशन स्लॉट (आपकी तस्वीर में दिखाई दे रहे हैं) पर सटीकता से मोहर लगाई गई हैनीचे की ओर -लौवर्स का सामना करना पड़ रहा है- हवा अंदर आती है, पानी टपकता है। के साथ संयुक्त:
आंतरिक चिमनी प्रभावडिज़ाइन: गर्म हवा ऊपर उठती है और शीर्ष छिद्रों से बाहर निकलती है (वैकल्पिक)
घटक रिक्ति मार्गदर्शिकाएँमाउंटिंग प्लेट पर लेज़र से {{0}नक्काशी की गई है - अब यह अनुमान लगाने की कोई आवश्यकता नहीं है कि आपके ब्रेकर की मंजूरी कोड के अनुरूप है या नहीं
वैकल्पिक पंखा-कटआउटउच्च-घनत्व वाले इंस्टॉलेशन के लिए IP55-रेटेड फ़िल्टर फैन के साथ
4. दरवाज़ा और पहुंच जो दैनिक उपयोग में बनी रहे
छिपा हुआ काज120 डिग्री ओपनिंग के साथ - पासिंग केबल पर रुकावट नहीं आती
क्वार्टर-कैम लॉक चालू करें2-कुंजी सेट के साथ; बाहरी साइटों के लिए पैडलॉक हैस्प में अपग्रेड करें
सतत पीयू गैसकेटदरवाज़े के फ्रेम से बंधा हुआ है, शरीर से नहीं - ताकि जब वायरिंग के लिए दरवाज़ा हटाया जाए तो यह बाहर न गिरे
वैकल्पिक पारदर्शी विंडोबाड़े को खोले बिना मीटर या संकेतक दृश्यता के लिए

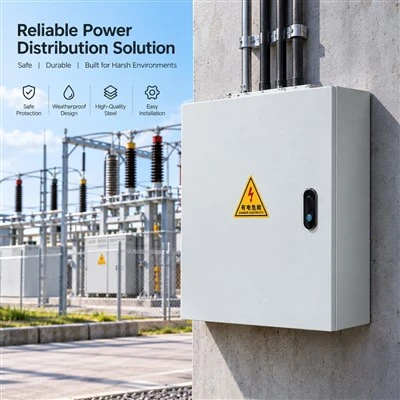

आप फोटो में क्या देख रहे हैं - और इसका क्या मतलब है
आपके द्वारा अपलोड की गई छवि एक पाठ्यपुस्तक औद्योगिक स्थापना है। आइए जानें कि यह विशिष्ट कॉन्फ़िगरेशन क्यों काम करता है:
| दृश्य तत्व | इंजीनियरिंग निर्णय |
|---|---|
| RAL 7035 हल्के भूरे रंग की एपॉक्सी कोटिंग | यूवी-स्थिर, बाहरी एक्सपोज़र में चाक नहीं बनता; दृश्य स्थिरता के लिए मानक केबल ट्रे रंग से मेल खाता है |
| द्विभाषी चेतावनी लेबल (चीनी/अंग्रेज़ी) | ओएसएचए/आईईसी 60417 सुरक्षा अनुपालन; हम ANSI Z535, ISO 7010, या कस्टम सुरक्षा चिह्नों की आपूर्ति कर सकते हैं |
| साइड वेंटिलेशन स्लॉट | गैर-हवादार विद्युत कक्षों के लिए निष्क्रिय शीतलन; लौवर डिज़ाइन आईपी रेटिंग बनाए रखता है |
| फ्लश वॉल माउंटिंग | बॉक्स के पीछे कोई गैप नहीं है - कीटों के प्रवेश को रोकता है और खाद्य/फार्मा सुविधा ऑडिट को संतुष्ट करता है |
| केबल ट्रे सीधे ओवरहेड | शीर्ष {{0}प्रवेश ग्रंथि प्लेट ट्रे समाप्ति के साथ संरेखित होती है; साइट पर ड्रिलिंग की आवश्यकता नहीं है |
| कंक्रीट की दीवार का सब्सट्रेट | हेवी-50 किग्रा+ पुल{{3}आउट लोड के लिए रेटेड ड्यूटी एक्सपेंशन एंकर माउंटिंग लग्स |
सामग्री और फ़िनिश - पर्यावरण से मेल खाती है, बजट से नहीं
| श्रेणी | सामग्री | के लिए सर्वोत्तम | खत्म करना |
|---|---|---|---|
| मानक औद्योगिक | 1.2 मिमी ठंडा - रोल्ड स्टील | इनडोर वाणिज्यिक, शुष्क औद्योगिक | एपॉक्सी पाउडर कोट, आरएएल 7035 |
| जंग रोधी | 1.5 मिमी ठंडा {{1}रोल्ड स्टील + एंटी{3}जंग प्राइमर | तटीय, आर्द्र, रासायनिक जोखिम | एपॉक्सी पाउडर कोट, कस्टम आरएएल |
| समुद्री/खाद्य ग्रेड | 1.5 मिमी स्टेनलेस स्टील 304 | खाद्य प्रसंस्करण, समुद्री, फार्मा | ब्रश किया हुआ या इलेक्ट्रोपॉलिश किया हुआ |
| अत्यधिक कर्तव्य | 2.0 मिमी स्टेनलेस स्टील 316 | अपतटीय, भारी रसायन, तटीय | इलेक्ट्रोपॉलिश्ड, निष्क्रिय |
निश्चित नहीं कि कौन सा ग्रेड?हमें अपने प्रोजेक्ट का स्थान (तटीय दूरी, आर्द्रता, रासायनिक जोखिम) बताएं और हम अनुमान लगाते हैं कि इसमें कोई अपसेल नहीं, केवल सही सामग्री होगी।
आंतरिक लेआउट - आपका बॉक्स प्राप्त करने के तीन तरीके
खाली खोल
बॉक्स + माउंटिंग प्लेट + डीआईएन रेल
आप आबाद और तार
सबसे तेज़ डिलीवरी, सबसे कम लागत
घटक-तैयार
आपके निर्दिष्ट ब्रेकरों/टर्मिनलों के लिए पूर्व-ड्रिल किया गया
अर्थ बसबार और न्यूट्रल बार स्थापित
आप तार लगाते हैं, हम नहीं
पूरी तरह से वायर्ड और परीक्षण किया हुआ
एमसीबी, आरसीडी, टर्मिनल ब्लॉक, टाइमर - आपकी योजना के अनुसार स्थापित और वायर्ड किए गए
फैक्टरी ढांकता हुआ परीक्षण और निरंतरता जांच
अपने केबल बिछाएं, सक्रिय करें, हो गया
आकार सीमा - क्योंकि "एक आकार सभी पर फिट बैठता है" किसी भी चीज़ पर फिट नहीं बैठता
| शृंखला | एच × डब्ल्यू × डी (मिमी) | विशिष्ट अनुप्रयोग |
|---|---|---|
| QH-मिनी | 200×150×100 से 300×250×150 | जंक्शन बक्से, छोटे नियंत्रण सर्किट |
| QH-संक्षिप्त | 400×300×150 से 500×400×200 | मोटर स्टार्टर, पीएलसी हाउसिंग, लाइटिंग पैनल |
| QH-मानक | 600×400×200 से 800×600×250 | वितरण पैनल, मीटर एनक्लोजर, एमसीबी बोर्ड |
| QH-बड़ा | 1000×800×300 से 1200×1000×300 | मुख्य वितरण, एटीएस नियंत्रक, इन्वर्टर हाउसिंग |
| QH-कस्टम | कोई भी गैर-मानक आयाम | रेट्रोफिट प्रतिस्थापन, मशीनरी एकीकरण |
सभी आयाम हैंबाहरी. दीवार माउंट लग और दरवाजे की मोटाई के आधार पर आंतरिक मंजूरी 30-50 मिमी कम हो जाती है।
प्रमाणपत्र और अनुपालन - आपका निरीक्षक क्या देखना चाहता है
✅ आईईसी 62208- खाली संलग्नक मानक
✅ आईईसी 61439-2- कम वोल्टेज वाले स्विचगियर को असेंबल करने के लिए (जब भरा हुआ हो)
✅ आईपी55/आईपी56/आईपी65/आईपी66- तृतीय पक्ष प्रयोगशाला में परीक्षण किया गया, रिपोर्ट उपलब्ध है
✅ सीई चिह्नांकन- ईयू बाज़ार पहुंच
✅ RoHS- खतरनाक पदार्थ अनुपालन
✅ यूएल 508ए- औद्योगिक नियंत्रण पैनल (उत्तरी अमेरिकी परियोजनाओं के लिए अनुरोध पर उपलब्ध)
प्रत्येक इकाई निम्नलिखित के साथ शिप करती है:
परीक्षण प्रमाणपत्र (आबादी वाले पैनल के लिए)
सामग्री प्रमाणन (स्टेनलेस स्टील ऑर्डर के लिए)
आईपी परीक्षण रिपोर्ट (अनुरोध पर)
क्रमांक सहित पैकिंग सूची
पैकेजिंग और लॉजिस्टिक्स - तैयार आएँ, मरम्मत नहीं
| विवरण | विनिर्देश |
|---|---|
| व्यक्तिगत पैकेजिंग | पीई स्लीव + 5- कॉर्नर प्रोटेक्टर्स के साथ नालीदार कार्टन बिछाएं |
| थोक पैकेजिंग | प्लाइवुड फूस, बंधा हुआ, नमी -बाधा लपेटा हुआ |
| लेबलिंग | सीरियल नंबर बारकोड, प्रोजेक्ट संदर्भ, हैंडलिंग निर्देश |
| प्रलेखन | पैकिंग सूची, अनुरूपता का प्रमाण पत्र, स्थापना गाइड (बहुभाषी) |
| MOQ | 1 टुकड़ा (नमूना) / 50 टुकड़े (ब्रांडिंग के साथ कस्टम OEM) |
| नमूना नेतृत्व समय | 5-8 दिन |
| उत्पादन का नेतृत्व समय | जटिलता के आधार पर 12-20 दिन |
| शिपिंग | EXW / एफओबी निंगबो / सीआईएफ / डीडीपी |
अक्सर पूछे जाने वाले प्रश्न - ठेकेदार वास्तव में प्रश्न पूछते हैं
प्रश्न: क्या आप शीर्ष प्रविष्टि के लिए मेरी मौजूदा केबल ट्रे की चौड़ाई का मिलान कर सकते हैं?उत्तर: हाँ. हम आपके ट्रे आयामों - 50मिमी, 100मिमी, 150मिमी, या कस्टम से मेल खाने के लिए ग्रंथि प्लेटों को काटते हैं। हमें अपनी ट्रे समाप्ति की एक तस्वीर भेजें और हम बॉक्स को पूरी तरह से संरेखित कर देंगे।
प्रश्न: फोटो में चीनी भाषा में एक चेतावनी लेबल दिखाया गया है। क्या आप अंग्रेजी/अरबी/स्पेनिश लेबल की आपूर्ति कर सकते हैं?उत्तर: बिल्कुल. हम IEC 60417, ANSI Z535, या किसी भी भाषा में पूरी तरह से कस्टम सुरक्षा लेबल प्रिंट करते हैं। हम आपके लिए अपना स्वयं का आवेदन करने के लिए बिना लेबल वाला भी भेज सकते हैं।
प्रश्न: मेरी दीवार सपाट कंक्रीट नहीं है - यह रेंडर के साथ ब्लॉकवर्क है। क्या माउंटिंग लग्स काम करेंगे?उत्तर: हाँ. हमारे स्लॉटेड लग्स ±15 मिमी समायोजन को समायोजित करते हैं। असमान सतहों के लिए, हम स्पेसर शिम या बैक माउंट फ़्रेम की आपूर्ति कर सकते हैं। हमें एक दीवार फोटो भेजें और हम सही फिक्सिंग विधि की सिफारिश करेंगे।
प्रश्न: क्या आप बाड़े को पहले से स्थापित घटकों के साथ आपूर्ति करते हैं?उत्तर: हाँ - एमसीबी, आरसीडी, कॉन्टैक्टर, टर्मिनल ब्लॉक, बसबार। हम एबीबी, श्नाइडर, चिन्ट, या आपके निर्दिष्ट ब्रांड का स्रोत बनाते हैं। प्रत्येक पॉपुलेटेड पैनल का शिपमेंट से पहले फ़ैक्टरी परीक्षण किया जाता है।
प्रश्न: यदि मुझे अपने ग्राहक के ब्रांड से मेल खाने के लिए एक गैर-{0}}मानक रंग की आवश्यकता हो तो क्या होगा?ए: 50 इकाइयों से कोई भी आरएएल रंग। उसके नीचे, हम बिना किसी न्यूनतम राशि के RAL 7035 (हल्का ग्रे), RAL 9005 (काला), और RAL 9010 (सफ़ेद) स्टॉक करते हैं।
ठेकेदार स्थानीय वितरकों के स्थान पर QHECO को क्यों चुनते हैं?
| विशिष्ट वितरक | QHECO प्रत्यक्ष विनिर्माण |
|---|---|
| केवल स्टॉक आकार | कोई भी आयाम, कोई भी कटआउट, कोई भी रंग |
| कस्टम के लिए 8-12 सप्ताह का लीड समय | 12-20 दिनों का उत्पादन, 5-8 दिनों में नमूने |
| कोई घटक स्थापना नहीं | पूर्ण पैनल असेंबली और परीक्षण |
| सामान्य पैकेजिंग | प्रोजेक्ट को {{0}लेबल किया गया, बारकोड के साथ{{1}ट्रैक किया गया, पैलेटाइज़ किया गया |
| ओईएम के लिए न्यूनतम 500 इकाइयाँ | 50 इकाइयों से निजी लेबल; 1 यूनिट से कस्टम बॉक्स |
| कोई इंजीनियरिंग समर्थन नहीं | सीएडी चित्र, स्थापना मार्गदर्शन, वीडियो कॉल समर्थन |
कॉल टू एक्शन - आइए आपकी दीवार की समस्या का समाधान करें {{1}
एक और "मानक" बॉक्स का ऑर्डर न दें और इसे फिट करने में दो दिन खर्च न करें। हमें भेजें:
आपकी दीवार और केबल ट्रे लेआउट की एक तस्वीर
आपकी घटक सूची (या बस हमें एप्लिकेशन बताएं)
आपकी आवश्यक आईपी रेटिंग और सामग्री प्राथमिकता
8 घंटे के भीतर प्रोडक्शन ड्राइंग और फर्म कोटेशन प्राप्त करें।
